Как выбрать насос-дозатор для гипохлорита

Насос-дозатор для гипохлорита натрия выбирают по составу раствора, требуемой подаче, давлению в точке впрыска и сигналу управления. Одного значения «литры в час» недостаточно: материалы проточной части и рабочие условия должны соответствовать конкретному реагенту.

Для выбора оборудования откройте насосы для гипохлорита натрия — модели, цены и наличие. На этой странице собраны исполнения VP и VA из действующего каталога АКЛИРУМ.

1. Какие материалы подходят для гипохлорита натрия

В таблице химической стойкости АКЛИРУМ для NaClO подтверждены растворы 3 % и 12,5 % при 20 °C. Для этих условий указана проточная часть: головка и клапаны из полипропилена (PP), мембрана из PTFE, уплотнения FKM.

Эта рекомендация относится к указанным концентрациям и температуре. Для другой концентрации, смеси или примесей нужно проверить паспорт безопасности (SDS) реагента. Общая запись «FKM/EPDM» в руководстве описывает варианты уплотнений и сама по себе не подтверждает совместимость любого исполнения с гипохлоритом.

В таблице рекомендовано дозирование без нагрева и без загрязнения раствора металлами и кислотами. Условия хранения и обращения определяются паспортом конкретного реагента.

2. Как выбрать подачу и давление

Сначала определяют необходимую подачу раствора по технологическому расчёту, затем проверяют давление в точке впрыска и потери в линии. Расчёт зависит от расхода воды, её состава, задачи обработки и фактической концентрации реагента. Пример расхода на другом объекте не заменяет этот расчёт.

В текущем каталоге V-серии представлены пять гидравлических моделей:

• 01008 — 1,08 л/ч при 8,2 бар;
• 03008 — 3,12 л/ч при 7,6 бар;
• 06005 — 6 л/ч при 4,8 бар;
• 09003 — 9 л/ч при 3,5 бар;
• 20001 — 20 л/ч при 1 бар.

Параметры приведены по спецификации V-серии. В ней описана более широкая линейка; текущие предложения для заказа смотрите в таблице моделей и исполнений. При отличии рабочего давления от табличного подачу уточняют калибровкой по инструкции.

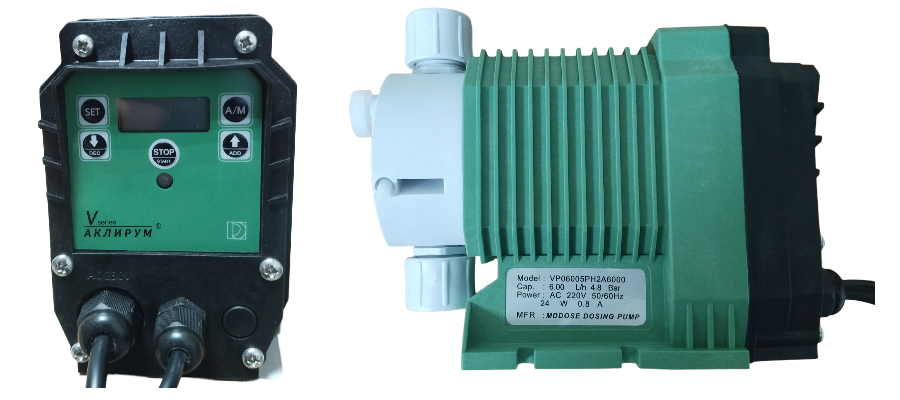

3. Исполнения VP и VA: какой сигнал управления нужен

• VP — импульсный вход. Используется, например, для дозирования по сигналам водосчётчика. Параметры импульсов и настройку насоса согласуют при подборе.
• VA — аналоговый вход. Выбирается для работы с аналоговым сигналом контроллера, в том числе 4–20 мА. Диапазон и логику управления уточняют для оборудования в проекте.

В руководстве V-серии также описано исполнение VT с циклическим таймером. Оно не представлено отдельным товаром в текущей таблице VP/VA. Для периодического дозирования укажите требуемый цикл и согласуйте исполнение; переносить описание таймера на любой насос V-серии нельзя.

4. Условия эксплуатации и комплектование

Руководство указывает температуру окружающей среды от +5 до +42 °C, температуру реагента от +5 до +45 °C и степень защиты IP55. Температурный предел насоса не означает подтверждённую химическую стойкость к гипохлориту во всём диапазоне: приведённые выше режимы NaClO проверяются по таблице при 20 °C.

В инструкции указана точность дозирования ±3 %. Фактическую подачу проверяют калибровкой в рабочих условиях. У V-серии электромагнитный привод мембраны с фиксированной длиной и регулируемой частотой хода.

До заказа согласуют всасывающую и напорную линии, клапаны, способ установки и защиту от самотёка. Состав штатного комплекта и дополнительные элементы удобно проверить в конфигураторе V-серии. Наличие базового комплекта не означает, что для любой схемы ничего не потребуется дополнительно.

5. Пример применения: дозирование гипохлорита в Липецке

В опубликованном проекте в Липецке насос АКЛИРУМ VP01008 применяется в узле дозирования гипохлорита для окисления железа перед дальнейшей очисткой воды. В кейсе приведены задача, схема решения и оборудование объекта.

Посмотреть проект дозирования гипохлорита с насосом VP01008. Это пример выполненного решения; параметры насоса для другого объекта рассчитываются по его исходным данным.

Какие данные передать для подбора

• Наименование реагента, концентрацию, температуру и SDS.
• Требуемую подачу раствора и давление в точке впрыска.
• Расход воды и режим работы технологической линии.
• Сигнал управления: импульсы, аналоговый сигнал или требуемый цикл работы.
• Схему установки, длины линий и состав необходимой обвязки.

Заполните опросный лист по дозирующим насосам или передайте параметры инженеру для подбора насоса. Цены и сроки для каждого VP/VA указаны на странице выбора и в карточках каталога.
