Электродеионизация. Основы технологии и применение.

1. Введение

Вода — универсальный растворитель и одна из важнейших сред в в различных отраслях промышленности и медицине. Однако для многих технологий требуется не просто очищенная вода, а именно сверхчистая вода — вода с практически полным отсутствием ионов, органических веществ и микрочастиц. Ниже приведена таблица, характеризующая уровень требований, предъявляемых к деионизованной воде в электронной промышлености.

Таблица — Требования к сверхчистой воде по ОСТ и ASTM

Электродеионизация (EDI) — это технология, которая позволяет получать такую воду непрерывно, без использования химических реагентов. Она сочетает в себе ионный обмен и электродиализ, обеспечивая высокую степень очистки при минимальном обслуживании.

До появления EDI в системах получения деионизованной воды применялись фильтры смешанного действия (ФСД), содержащие ионообменные смолы. Такие фильтры требуют регулярной химической регенерации кислотами и щелочами, что связано с расходами, сложностью логистики, необходимостью организации безопасного хранения и утилизации реагентов.

В отличие от них, EDI-модули работают в непрерывном режиме, не требуют реагентов, не останавливаются на регенерацию и обеспечивают стабильное качество продукта. Благодаря этому они всё чаще заменяют традиционные методы в системах водоподготовки — от фармацевтики до энергетики.

Принципиальное отличие электродеионизации — это саморегенерация ионообменной смолы за счёт приложения электрического тока. Ионы, задержанные смолой, удаляются за пределы модуля через специальные мембраны, что обеспечивает долговременную и стабильную работу без необходимости химических промывок.

2. История технологии

Технология электродеионизации (EDI) начала развиваться в начале 1980-х годов, когда инженеры компании Millipore впервые предложили объединить преимущества ионного обмена и электродиализа в одной системе. Именно тогда появились первые опытные установки, позволившие получать сверхчистую воду без использования химической регенерации смолы. В 1986 году бренд Ionpure представил первый коммерчески доступный модуль электродеионизации, открыв новую страницу в системах водоподготовки.

В течение 1990-х годов технология стремительно развивалась. Появились первые серийные установки, пригодные для промышленных применений: в электронике, фармацевтике, энергетике. Ключевыми преимуществами стали непрерывный режим работы, отсутствие кислот и щёлочи, компактность и высокая степень очистки. Эти факторы сделали EDI-модули особенно востребованными при производстве сверхчистой воды.

С течением времени появились новые производители. Один из первых конкурентов Ionpure — компания Electropure — разработала собственную линейку модулей, которые позднее стали выпускаться под брендом SnowPure. Эти модули активно применяются в лабораторных и фармацевтических установках благодаря стабильному качеству и санитарному исполнению.

На рынке также активно развиваются китайские производители EDI. Особое внимание заслуживает компания Iontech, которая предлагает промышленные и санитарные модули с хорошим соотношением цены и качества. Модули Iontech успешно используются в системах водоподготовки в энергетике, машиностроении, пищевой промышленности и других отраслях.

На сегодняшний день технология электродеионизации представлена широким спектром решений от ведущих производителей, таких как Ionpure, SnowPure и Iontech. Это позволяет подобрать оптимальные EDI-модули под любые задачи — от лабораторных нужд до промышленного получения сверхчистой воды.

3. Принцип работы электродеионизации

Электродеионизация (EDI) — это технология глубокой очистки воды, сочетающая процессы ионного обмена и электродиализа. В отличие от фильтров смешанного действия, которым требуется периодическая химическая регенерация, EDI работает непрерывно и не требует использования кислот и щелочей. Это делает её особенно привлекательной для производств, где важна стабильность, экологичность и минимальные перерывы на обслуживание.

В основе технологии лежит следующее: предварительно обессоленная вода (обычно после обратного осмоса) подаётся в специальные каналы EDI-модуля — так называемые  каналы разбавления (dilution chambers). Внутри этих каналов размещена смесь ионообменных смол, которая захватывает остаточные ионы из воды. Под действием электрического тока ионы покидают смолу и проходят через мембраны в соседние каналы концентрирования  (concentrate chambers), откуда затем удаляются в дренаж.

Модуль EDI устроен как многослойная сэндвич-конструкция, где чередуются ионообменные мембраны (катионные и анионные), ионообменные смолы и токопроводящие элементы. На торцах конструкции расположены электроды — анод и катод, между которыми создаётся постоянное электрическое поле. Это поле обеспечивает направленное движение положительно и отрицательно заряженных ионов через мембраны.

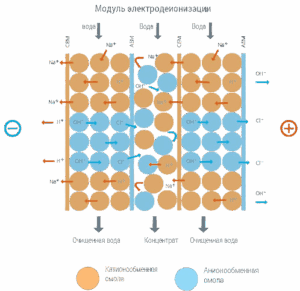

Рис. 1 — Схема устройства и принципа работы модуля электродеионизации

Катионные мембраны пропускают только положительные ионы (например, кальций, натрий), а анионные — только отрицательные (например, хлорид, сульфаты). Благодаря их чередованию и создаваемому электрическому полю происходит разделение и удаление солей из воды. Одновременно смола постоянно регенерируется в процессе работы: как только ион попадает на смолу, он тут же «выталкивается» током в концентратный канал — это принцип саморегенерации.

Важно понимать, что распределение потоков в EDI-модуле устроено так, чтобы предотвращать обратную диффузию ионов и обеспечивать высокую эффективность. Для этого поддерживается избыточное давление на стороне разбавленного потока, а также соблюдается минимальный расход через концентратные каналы (обычно 10–15% от объёма продукта).

Упрощенно можно представить EDI как автоматическую умягчающую колонну, которая никогда не требует перезарядки. Ионы уходят из воды не просто в ловушку из ионообменной смолы, а сразу выводятся из системы — и это ключевое отличие от традиционных методов. В данном случае смола является проводником ионов, а не сорбентом как в классическом ионном обмене.

Результат — стабильная сверхчистая вода с удельным сопротивлением до 18 МОм·см, пригодная для самых строгих требований, включая фармацевтику, микроэлектронику и энергетические системы.

4. Требования к воде на входе

Для стабильной и безопасной работы систем электродеионизации (EDI) крайне важно обеспечить высокое качество воды на входе. Главная задача — предотвратить загрязнение модулей и продлить срок их службы. В большинстве случаев EDI ставится не на сырую воду, а после систем предварительной очистки. Оптимальной считается схема с двухступенчатым обратным осмосом (2RO), так как она позволяет значительно снизить содержание растворённых солей. Однако углекислота (CO₂) практически не удаляется обратноосмотическими мембранами, и для её удаления требуется дополнительная обработка — например, мембранный дегазатор или межстадийное дозирование едкого натра (NaOH) — так называемая химическая декарбонизация. При превышении содержания CO₂ свыше 2 мг/л возможно ухудшение работы EDI-модуля: возрастает рабочее напряжение, падает сопротивление, и может наступить так называемая «разрядка» модуля — снижение эффективности до такой степени, что качество воды на выходе становится сопоставимым с качеством воды на входе.

В таблице ниже приведены рекомендуемые значения параметров исходной воды для EDI-модулей, соответствующие стандартам производителей, в частности Iontech, Ionpure и SnowPure. Эти значения обеспечивают надёжную работу модуля без отложений солей, коллоидов или органики.

*Таблица 1 — Рекомендуемые параметры воды перед подачей на EDI*

Если вода на входе будет не соответствовать указанным требованиям, возможно преждевременное загрязнение модулей, снижение качества продукта и выход оборудования из строя. Особенно опасны остаточная жёсткость, а также железо и марганец. Даже следовые количества этих металлов могут вызывать образование нерастворимых осадков на мембранах, ухудшать ионообмен и вызывать необратимые повреждения модулей. Именно поэтому в проектах систем сверхчистой воды обязательно предусматривается либо двойной обратный осмос, либо предварительное умягчение с контролем качества воды после RO и дополнительными мерами по снижению CO₂.

5. Качество воды на выходе

Одно из ключевых преимуществ технологии электродеионизации — способность стабильно обеспечивать сверхчистую воду, соответствующую самым строгим требованиям. Однако, как и в любой системе, качество продукта на выходе зависит от нескольких факторов и должно регулярно контролироваться.

Основной показатель, по которому оценивается эффективность работы EDI-модуля, — это удельное сопротивление воды (resistivity). В типичных условиях EDI способен обеспечивать значения выше 16 МОм·см, а при идеальных — до 18 МОм·см. Дополнительно контролируются остаточная проводимость, содержание кремния (SiO₂) и общее содержание растворённых солей. Концентрация кремния после EDI не должна превышать 10–20 мкг/л, а чаще всего достигается уровень менее 5 мкг/л при корректной настройке и стабильной работе системы.

На выходное качество воды влияют:

– качество воды на входе (в том числе наличие CO₂ и остаточной жёсткости);

– настройка тока и напряжения;

– стабильность гидравлических потоков;

– температурный режим (при низких температурах эффективность EDI может снижаться).

Особое внимание следует уделить контролю содержания растворённой углекислоты. Даже при отличных показателях качества обратноосмотического пермеата, высокий уровень CO₂ способен «разряжать» модуль и снижать качество дилюата. Устранение CO₂ на этапе подготовки воды или его нейтрализация с помощью NaOH напрямую повышает качество выходной воды. Оптимальное удельное сопротивление после модуля (до 18 МОм·см) достигается при проводимости исходной воды на уровне 1–2 мкСм/см и содержании CO₂ не более 0,5 мг/л.

Также важно соблюдение корректных потоков: избыточный расход может привести к ухудшению качества из-за снижения времени контакта воды с ионообменной загрузкой, а недостаточный — к локальным застойным зонам и перегреву.

Таким образом, для получения стабильной сверхчистой воды EDI-модуль должен быть правильно интегрирован в систему, обеспечен стабильным питанием и качественной входной водой. При соблюдении всех условий технология демонстрирует превосходные результаты по удалению ионов, в том числе слабодиссоциирующих (силикатов, бора), и полностью закрывает требования к чистоте воды в фармацевтике, микроэлектронике и энергетике.

6. Сравнение электродеионизации с традиционными методами

Несмотря на широкое распространение технологии электродеионизации (EDI), в системах водоподготовки по-прежнему применяются традиционные методы доочистки, включая фильтры смешанного действия (ФСД), анионитовые и катионитовые установки. Каждый из подходов имеет свои сильные и слабые стороны, и выбор между ними зависит от задач, требований к качеству воды, а также ограничений по эксплуатации и безопасности.

Одним из ключевых преимуществ электродеионизации является возможность работы в непрерывном режиме без использования химических реагентов. Это значительно упрощает эксплуатацию, делает систему более безопасной и экологичной, а также снижает потребность в обслуживающем персонале. EDI хорошо интегрируется в автоматизированные системы, особенно когда используется в связке с обратным осмосом.

В то же время, классические фильтры смешанного действия при правильной эксплуатации и своевременной регенерации способны обеспечивать крайне высокое качество воды, иногда превосходящее показатели EDI по отдельным параметрам, например, по удельному сопротивлению. Именно поэтому в ряде фармацевтических и микроэлектронных производств ФСД до сих пор применяются в качестве ‘финишной’ ступени — последнего барьера перед точкой потребления.

Однако необходимо учитывать, что такое качество достигается ценой периодической химической регенерации, использования кислот и щелочей, организации сложной системы нейтрализации и утилизации стоков, а для «полирующих ФСД» периодической заменой ионообменной загрузки. Кроме того, каждый цикл фильтра сопровождается скачками качества воды на выходе, что требует буферных ёмкостей или дополнительных блоков контроля.

В то время как EDI-модули обеспечивают стабильно высокую степень очистки (до 16–18 МОм·см), они особенно ценны там, где важна непрерывность подачи воды, минимизация химии и сокращение эксплуатационных затрат. Эти факторы делают электродеионизацию предпочтительным выбором для энергетики, машиностроения, пищевой промышленности и систем с высокой автоматизацией.

Таким образом, технология EDI не является полной заменой традиционным методам, но во многих случаях позволяет значительно упростить и оптимизировать систему водоподготовки, особенно в сочетании с обратным осмосом. В проектах с особыми требованиями к точке потребления возможно использование гибридных схем, в которых EDI отвечает за основную очистку, а ФСД — за финишную полировку сверхчистой воды.

7. Области применения

Технология электродеионизации (EDI) применяется в самых различных отраслях, где требуется стабильное и высокое качество очищенной воды. Благодаря способности обеспечивать непрерывную подачу сверхчистой воды без использования химических реагентов, EDI-модули стали стандартом для многих критичных производств.

Наиболее распространёнными областями применения EDI являются:

Электроника и полупроводниковая промышленность. Здесь предъявляются самые жёсткие требования к чистоте воды: содержание ионов, кремния и органических веществ должно быть минимальным, так как даже микроскопические загрязнения могут повлиять на выход годной продукции. Вода с сопротивлением 16–18 МОм·см и кремнием менее 1 мкг/л — обязательное условие.

Фармацевтика и биотехнологии. В этой сфере вода используется в производственных процессах, для приготовления растворов, в промывках оборудования и как компонент лекарственных форм. Требования регламентируются стандартами GMP и фармакопеями. Часто используется WFI (вода для инъекций), и EDI применяются на стадии получения очищенной воды перед финальной ультрафильтрацией или дистилляцией.

Энергетика. Вода используется для подпитки паровых котлов, а также в турбинных контурах. Повышенное содержание солей приводит к накипи и коррозии, что снижает КПД и увеличивает аварийность. EDI обеспечивает стабильно низкую проводимость без скачков, что особенно важно при работе на циклах с переменной нагрузкой.

Лаборатории и аналитические установки. Сверхчистая вода требуется для аналитических измерений, приготовления реагентов, хроматографии, микробиологических исследований. В этом случае важна не только ионная чистота, но и низкий уровень органических загрязнений (TOC). EDI позволяет получать такую воду без реагентов, что критично в условиях ограниченного пространства и строгого санитарного контроля.

Пищевая и косметическая промышленность. Здесь EDI используется в производстве ингредиентной воды, для мойки тары и оборудования, а также как часть CIP/SIP-процессов. Благодаря отказу от химии, технология помогает соответствовать требованиям HACCP и ISO 22716.

Таким образом, EDI-модули становятся универсальным решением в тех сферах, где важны стабильность, автоматизация, отсутствие реагентов и высокая степень очистки. Выбор конкретной модели и производительности зависит от требований конкретного производства, но принципы и преимущества остаются общими для всех отраслей.

8. Виды и классификация модулей

В зависимости от области применения, требований к качеству воды и условий монтажа, EDI-модули выпускаются в различных исполнениях. Основные классификации включают:

– Промышленные модули — используются в энергетике, машиностроении, пищевой промышленности. Отличаются высокой производительностью и надёжной конструкцией.

– Санитарные модули — применяются в фармацевтике, косметике, биотехнологиях. Имеют санитарно-гигиеническое исполнение, соответствуют требованиям GMP.

– Лабораторные и компактные модули — рассчитаны на небольшие объёмы воды, подходят для аналитических установок, лабораторий и медицинских центров.

Различные производители предлагают свои линейки, отличающиеся по производительности, размерам и условиям подключения. Подробнее описание модулей различных типов приведено в статье «Сравнение модулей электродеионизации: Ionpure, SnowPure и Iontech», размещенной на нашем сайте.

9. Заключение

Электродеионизация — это современный, эффективный и экологичный способ получения сверхчистой воды. Она сочетает в себе высокую степень очистки, отказ от реагентов, простоту обслуживания и устойчивую работу в автоматических системах.

EDI-модули находят применение во многих отраслях — от электроники и фармацевтики до энергетики и пищевой промышленности. Их выбор зависит от требований к качеству воды, производительности и доступности компонентов.

На нашем портале вы можете получить консультации по выбору и применению EDI-модулей, подобрать совместимые аналоги недоступных моделей, а также приобрести оборудование, включая блоки питания, контроллеры и измерители качества воды. Мы работаем с проверенными поставщиками и готовы помочь в подборе решения под вашу задачу.
