Обзор кондуктометров CCT-3320 и контроллеров ROC
Современные системы водоподготовки требуют постоянного контроля качества воды и автоматизации работы оборудования. Особенно это актуально для установок обратного осмоса, где необходимо контролировать электропроводность воды, работу насосов, давление в системе и уровень воды в накопительных баках.
Для решения этих задач используются специализированные приборы — кондуктометры и контроллеры обратного осмоса. Они позволяют автоматизировать работу установки, контролировать качество очищенной воды и защищать оборудование от аварийных режимов.
Одним из производителей такого оборудования является компания Create, выпускающая приборы для измерения параметров воды и управления системами очистки.
В данной статье рассмотрим основные приборы Create, применяемые в системах водоподготовки:
- кондуктометры CCT-3320
- кондуктометры CCT-3320T
- кондуктометры CCT-3320V
- контроллеры обратного осмоса ROC-2023P
- контроллеры обратного осмоса ROC-2315
Также разберём их основные характеристики, области применения и особенности использования в системах очистки воды.
1. Производитель приборов Create
Компания Create (Hebei Create Instrumentation Technologies Co., Ltd.) специализируется на разработке приборов для электрохимического анализа воды и автоматизации систем водоподготовки.
Основные направления деятельности компании:
- измерительные приборы для анализа воды
- контроллеры систем очистки воды
- оборудование для очистки сточных вод
- системы мониторинга параметров воды
Производственные мощности компании расположены в Китае (провинция Хэбэй). Площадь производственных помещений составляет около 2600 м², а предприятие оснащено современными линиями сборки и тестирования приборов.
Приборы Create применяются в различных областях:
- системы обратного осмоса
- системы деионизации
- фармацевтическое производство
- электронная промышленность
- лабораторные системы очистки воды
- системы охлаждающей воды
Такие приборы обеспечивают непрерывный контроль качества воды и позволяют автоматизировать процессы водоподготовки.
2. Контроль электропроводности в системах водоподготовки
Одним из ключевых параметров качества воды является электропроводность.
Электропроводность показывает количество растворённых солей в воде и напрямую связана с её минерализацией. Чем выше концентрация солей, тем выше проводимость воды.
Контроль электропроводности используется в системах:
- обратного осмоса
- ионного обмена
- электродеионизации
- подготовки котловой воды
- производства сверхчистой воды
В системах обратного осмоса измерение проводимости позволяет:
- контролировать эффективность мембран
- выявлять повреждение мембран
- контролировать качество очищенной воды
- предотвращать подачу некачественной воды в систему потребления
Для измерения проводимости применяются кондуктометры — приборы, измеряющие электрическую проводимость воды.
3. Кондуктометры Create серии CCT-3320
Кондуктометры серии CCT-33xx предназначены для непрерывного контроля параметров воды в системах водоподготовки.
Приборы устанавливаются в панели щитов управления и работают совместно с измерительными ячейками электропроводности.
Основные измеряемые параметры:
- электропроводность воды
- удельное сопротивление
- общее солесодержание (TDS)
- температура воды
Кондуктометры серии CCT-3320 обеспечивают:
- аналоговый выход 4-20 мА
- релейный сигнал
- подключение измерительных датчиков
- температурную компенсацию измерений
- возможность интеграции в автоматизированные системы управления.
Такие приборы широко применяются в системах:
- обратного осмоса
- ультрафильтрации
- деионизации
- подготовки котловой воды
- лабораторной очистки воды.
Основные характеристики кондуктометров серии CCT-3320
Параметр | Значение |
Диапазон проводимости | 0.5 μS/cm – 20 mS/cm |
Удельное сопротивление | до 18.25 MΩ·cm |
Измерение TDS | до 20 ppt |
Температурный диапазон | 0 – 50 °C |
Температурная компенсация | автоматическая |
Выходной сигнал | 4–20 mA |
Монтаж | панельный |
4. Кондуктометр CCT-3320
Модель CCT-3320 является базовым промышленным кондуктометром серии.
Прибор предназначен для измерения электропроводности воды и передачи сигнала в систему управления.
Основные особенности
- измерение проводимости воды
- измерение удельного сопротивления
- измерение TDS
- температурная компенсация
- аналоговый выход 4-20 мА
- релейный выход для сигнализации
Благодаря этим функциям прибор может использоваться не только для мониторинга, но и для управления технологическими процессами.
Рис. 1 — Кондуктометр ССТ-3320
5. Кондуктометр CCT-3320T
Модель CCT-3320T является упрощённой версией прибора.
Основное отличие — отсутствие релейных выходов.
Прибор используется как передатчик проводимости, передающий сигнал в систему управления через выход 4-20 мА.
Особенности
- измерение проводимости
- передача сигнала 4-20 мА
- компактный корпус
- панельная установка
Такая версия прибора применяется в системах, где управление осуществляется внешним контроллером.
6. Кондуктометр CCT-3320V
Модель CCT-3320V представляет собой более простую и экономичную версию кондуктометра (без передачи сигналов на верхний уровень).
Прибор предназначен для базового контроля параметров воды (только индикация значений).
Он измеряет:
- электропроводность
- удельное сопротивление
- TDS
- температуру воды
Диапазон измерения проводимости составляет:
0.5 – 2000 μS/cm
Такие приборы применяются в системах:
- обратного осмоса
- системах циркуляционной воды
- лабораторных установках
- системах контроля качества воды.

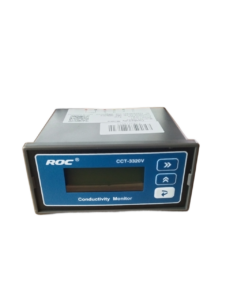

Рис. 2 — Кондуктометр CCT-3320V
Параметр | CCT-3320 | CCT-3320T | CCT-3320V |
Назначение | промышленный кондуктометр с сигнализацией | передатчик проводимости | экономичная версия для базового контроля |
Измеряемые параметры | проводимость, TDS, сопротивление, температура | проводимость, TDS, температура | проводимость, TDS, сопротивление, температура |
Диапазон проводимости | 0.5 – 2000 µS/cm | 0.5 – 2000 µS/cm | 0.5 – 2000 µS/cm |
Разрешение | 0.01 µS/cm | 0.01 µS/cm | 0.01 µS/cm |
Точность | ±1.5 % | ±1.5 % | ±1.5 % |
Температурная компенсация | автоматическая | автоматическая | автоматическая |
Аналоговый выход | 4–20 mA | 4–20 mA | отсутствует |
Релейный выход | есть (NO/NC) | нет | нет |
Питание | AC 220 В | AC 220 В | AC 220 В |
Монтаж | панельный | панельный | панельный |
Размер | 48 × 96 × 80 мм | 48 × 96 × 80 мм | 48 × 96 × 80 мм |
7. Контроллер обратного осмоса ROC-2023P
Контроллер ROC-2023P предназначен для управления одноступенчатыми установками обратного осмоса небольшой производительности.
Контроллер устанавливается в панель управления и управляет работой насосов и клапанов установки.
Рис. 3 — Контроллер обратного осмоса ROC-2023P
Основные функции контроллера
Контроллер выполняет следующие функции:
Защита от сухого хода
Если отсутствует подача исходной воды, система автоматически отключается.
Защита от низкого давления
При падении давления подачи установка останавливается.
Защита от высокого давления
При превышении давления система отключается для защиты оборудования.
Контроль уровня воды
Контроллер управляет заполнением бака очищенной воды.
Автоматическая промывка мембран
Промывка выполняется:
- при запуске системы
- после остановки
- через заданные интервалы времени.
Основные характеристики ROC-2023P
Параметр | Значение |
Питание | 220 В |
Потребляемая мощность | <3.5 Вт |
Дискретные входы | 5 |
Релейные выходы | 4 |
Степень защиты | IP20 |
8. Контроллер обратного осмоса ROC-2315
Контроллер ROC-2315 представляет собой более функциональное устройство.
Он объединяет функции:
- управления установкой обратного осмоса
- измерения электропроводности воды
Это позволяет контролировать не только работу оборудования, но и качество очищенной воды.
Рис. 4 – Контроллер обратного осмоса ROC-2315
Основные функции
Контроллер выполняет:
- контроль проводимости воды
- сигнализацию превышения проводимости
- управление насосами
- управление клапанами
- контроль давления
- контроль уровня воды
- автоматическую промывку мембран.
Если проводимость очищенной воды превышает установленное значение, контроллер:
- включает сигнализацию
- открывает байпасный клапан
- сбрасывает некачественную воду в дренаж.
Это предотвращает попадание неочищенной воды в резервуар чистой воды.
9. Сравнение контроллеров ROC
Параметр | ROC-2023P | ROC-2315 |
Управление RO | ✔ | ✔ |
Контроль проводимости | ✖ | ✔ |
Дисплей | светодиодные индикаторы | цифровой |
Количество реле | 4 | 5 |
Применение | небольшие системы | более сложные установки |
10. Области применения приборов Create
Приборы Create применяются в системах:
- обратного осмоса
- деионизации
- ультрафильтрации
- подготовки котловой воды
- фармацевтического производства
- пищевой промышленности
- лабораторных систем очистки воды.
Благодаря простоте установки и универсальности приборы могут использоваться как в небольших установках, так и в промышленных системах водоподготовки.
11. Как выбрать прибор для системы водоподготовки
При выборе приборов необходимо учитывать:
- диапазон измеряемой проводимости
- требования к автоматизации системы
- необходимость сигнализации
- наличие функции контроля качества воды
Для небольших установок обратного осмоса часто используется комбинация:
ROC-2023P + кондуктометр CCT-3320
Для более сложных систем удобнее применять ROC-2315, который объединяет функции контроллера и измерителя проводимости.
12. Где купить приборы Create
Приборы Create для систем водоподготовки можно приобрести через специализированный портал оборудования Aclirum.
Компания предлагает:
- поставку приборов Create
- консультации по подбору оборудования
- помощь в интеграции приборов в системы водоподготовки
- техническую поддержку.
Подробная информация доступна на сайте: приборы create .
