Сравнение модулей электродеионизации: Ionpure, SnowPure и Iontech

Что сравниваем и почему это важно

Электродеионизация (EDI, CEDI) — финишная технология обессоливания воды после обратного осмоса, сочетающая ионообменные смолы, селективные мембраны и постоянное электрическое поле. Основные инженерные критерии выбора EDI-модуля — требуемая производительность, качество питающей воды, качество продукта, рабочая температура, гидравлическая компоновка, параметры источника постоянного тока, санитарное исполнение и возможность интеграции в существующую установку.

В этой статье сравниваются три известных производителя: Ionpure (бренд Xylem), SnowPure/Electropure и IONTECH Beijing Technologies. Цель сравнения — не определить «лучший модуль вообще», а показать, в каких задачах сильнее каждая линейка и что следует учитывать при новом проектировании или замене установленного оборудования.

О происхождении технологии EDI

Современная электродеионизация развивалась несколькими инженерными школами с конца 1970-х — 1980-х годов. Electropure/SnowPure связывает начало своих разработок с опытными filled-cell EDI-модулями Гарри О’Хара в конце 1970-х годов, а Ionpure стал одним из ключевых производителей, обеспечивших широкое промышленное распространение CEDI. Поэтому корректнее говорить не об одном «изобретателе рынка», а о нескольких компаниях, сыгравших определяющую роль в коммерциализации технологии.

Сегодня Ionpure входит в продуктовый портфель Xylem и продолжает выпуск CEDI-модулей серий LX, VNX и лабораторных решений. SnowPure развивает Electropure EDI и собственные ионообменные мембраны Excellion. IONTECH сформировал широкую линейку от лабораторных IT-LAB до высокопроизводительного IT-VNS MAX.

Современные линейки: сравнение в одном взгляде

Ionpure / Xylem

Ionpure остаётся одной из наиболее развитых CEDI-платформ. В актуальном каталоге Xylem представлены LX-модули для стандартных промышленных задач, LX-HI для горячей санитаризации, лабораторные и малорасходные модули, а также несколько семейств VNX для высокопроизводительных установок.

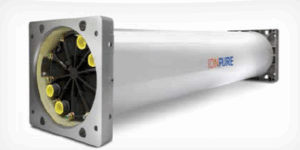

Высокопроизводительный модуль семейства Ionpure VNX

Серия LX

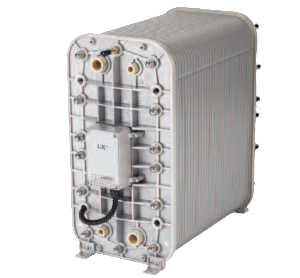

LX — базовая промышленная платформа Ionpure. Актуальная серия LX-X охватывает номинальную производительность от 0,44 до 5,1 м³/ч на модуль. Модули используют двойные O-ring уплотнения и заполненные концентратные камеры; для фармацевтики выпускаются горячесанитизируемые LX-HI.

Семейство VNX

VNX применяется в высокопроизводительных системах энергетики, микроэлектроники и других крупных потребителях воды высокой чистоты. Серии VNX28-EP и VNX55-EP имеют номинальные расходы примерно 6,2 и 12,5 м³/ч соответственно. VNX-Mini и VNX-Max занимают диапазон до 22,7 м³/ч на один модуль.

·  типичное удельное сопротивление продукта для VNX-EP — более 17 МОм·см;

·  удаление кремния и бора — обычно более 95%;

·  извлечение воды — до 95%;

·  VNX55-E/EX ориентированы на микроэлектронику и высокую конверсию;

·  модули VNX30-CDIT и VNX15-CDIT рассчитаны на более сложную питающую воду и могут работать при FCE до 100 мкСм/см, жёсткости до 4 ppm как CaCO₃ и SiO₂ до 2 ppm.

SnowPure / Electropure

SnowPure позиционирует Electropure как компонентную платформу для OEM-интеграторов. Актуальная линейка включает Zapwater для лабораторий, семейство XL для промышленных, санитарных и медицинских задач и EXL для высоких расходов. Одной из особенностей производителя является собственная тонкокамерная технология и ионообменные мембраны Excellion.

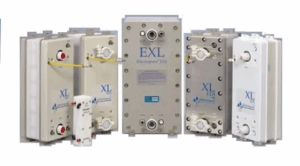

Семейство Electropure XL и EXL

Zapwater — лабораторный диапазон

Zapwater предназначен для компактных лабораторных систем. Актуально предлагаются Zap-10M и Zap-20M производительностью 10 и 20 л/ч. Источник питания 24 или 48 В DC поставляется вместе с модулем.

Лабораторный модуль SnowPure Zapwater

XL — средний расход и специализированные исполнения

·  XL-R — промышленное исполнение, ориентировочный диапазон 50 л/ч – 2,3 м³/ч;

·  XL-SR — санитарное исполнение с Tri-Clamp присоединениями;

·  XL-HTS — горячая санитаризация до 85 °C, типовой режим 72–80 °C;

·  XL-DER — исполнение для гемодиализа с повышенным удалением эндотоксинов.

Именно разнообразие санитарных исполнений остаётся одной из наиболее сильных сторон SnowPure. Для фармацевтических, медицинских и OEM-проектов это может быть важнее абсолютной производительности одного модуля.

EXL — high-flow до 10 м³/ч

Серия EXL рассчитана на промышленность, энергетику и фармацевтику. Производитель указывает диапазон примерно 2,3–10 м³/ч на модуль. В актуальном каталоге присутствуют EXL-550, 650, 750 и 850, а также высокотемпературные EXL-HTS.

SnowPure Electropure EXL

IONTECH

IONTECH существенно расширил продуктовую линейку по сравнению с предыдущими версиями этой статьи. Помимо промышленной серии IT-DS и высокотемпературных исполнений, теперь доступны лабораторные IT-LAB и высокопроизводительный цилиндрический модуль IT-VNS MAX.

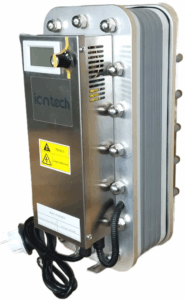

IT-LAB — лабораторные модули нового поколения

IT-LAB охватывает семь типоразмеров — IT-LAB10, 50, 100, 150, 200, 250 и 300. Все модели работают от регулируемого источника до 36 В DC и до 1,8 А. Удельное сопротивление продукта при стандартных условиях — не менее 16 МОм·см.

Для лабораторной серии требования к электропроводности питающего пермеата строже, чем для крупных промышленных модулей: не более 10 мкСм/см. Это логично учитывать при проектировании компактных RO-EDI систем.

IT-DS — промышленная базовая серия

IT-DS перекрывает диапазон от 0,44 до 7,7 м³/ч и остаётся основным универсальным решением IONTECH для промышленной водоподготовки. По расходам модельный ряд близок к промышленным модулям Ionpure LX, что удобно при модернизации существующих установок.

Промышленный модуль IONTECH IT-DS

IT-VNS MAX — high-flow 15 м³/ч

IT-VNS MAX — главное изменение в линейке IONTECH. Номинальная производительность составляет 15 м³/ч, рабочий диапазон — 7,5–22,7 м³/ч. Удельное сопротивление продукта при питании пермеатом RO превышает 17 МОм·см; заявленное удаление кремния и бора — более 95%, натрия и хлоридов — 99,8%. Электрические параметры — до 600 В DC и 13,2 А.

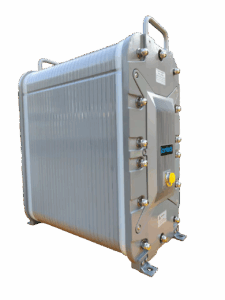

Высокопроизводительный EDI-модуль IONTECH IT-VNS MAX

Прямое сравнение по инженерным критериям

Питающая вода: где различия наиболее существенны

Для стандартного CEDI качество питающей воды остаётся одним из главных ограничений. Большинство промышленных модулей рассчитано на пермеат RO с очень низкой жёсткостью, железом, органикой и остаточным хлором. Отдельно выделяется Ionpure VNX-CDIT: производитель специально увеличил допуски по FCE, жёсткости и кремнию, что позволяет в ряде схем работать после одноступенчатого RO.

IT-VNS MAX также допускает более широкий диапазон по электропроводности по сравнению с лабораторной IT-LAB и частью классических промышленных применений: в техническом описании указано до 40 мкСм/см, при этом оптимальным режимом остаётся питание менее 5 мкСм/см. Это не означает, что дополнительная предочистка становится необязательной: чем лучше качество пермеата, тем устойчивее качество продукта и ресурс EDI.

Электропитание

При замене модуля необходимо проверять не только напряжение, но и требуемый ток. Это особенно важно для high-flow модулей. Для IT-VNS MAX требуется источник до 600 В DC и 13,2 А; для VNX разных исполнений допустимые токи также отличаются. Сопоставимость по гидравлике ещё не означает автоматическую совместимость существующего выпрямителя.

Замена существующих EDI-модулей: практический подход

В действующей установке наиболее дорогой сценарий — когда замена одного EDI-модуля тянет за собой переделку рамы, трубопроводов, электропитания и автоматики. Поэтому при сравнении брендов для retrofit-проекта ключевой параметр — не цена самого модуля, а суммарный объём изменений установки.

·  Для Ionpure LX в первую очередь сравнивают присоединения, установочные размеры и электрические параметры с IT-DS соответствующей производительности.

·  Для Ionpure VNX необходимо отдельно рассматривать high-flow модуль IT-VNS MAX: его производительность и общая архитектура делают такую замену значительно реалистичнее, чем ранее.

·  При замене SnowPure XL/EXL особенно важно проверить тип санитарных присоединений, требования к горячей санитаризации и компоновку существующей рамы.

·  Для фармацевтических и медицинских установок санитарные требования могут быть важнее стоимости и номинальной производительности.

Установочные и присоединительные размеры IONTECH IT-VNS MAX

Поставки и доступность

Для заказчиков в России и Беларуси доступность оборудования стала самостоятельным инженерно-коммерческим фактором. Возможность официальной поставки продукции американских производителей зависит от действующих экспортных ограничений, политики производителя и конкретного назначения оборудования. Поэтому сроки и сама возможность поставки Ionpure и SnowPure должны проверяться для каждого проекта отдельно.

IONTECH производится в Китае и поставляется в Россию и страны ЕАЭС по прямым коммерческим каналам. Для проектов, где критичны сроки, ремонтопригодность и возможность последующей поставки запасных частей, это может иметь не меньшее значение, чем различия в паспортных характеристиках.

Какой производитель предпочтительнее для разных задач

Выводы

При выборе EDI-модулей для проектов в России сегодня необходимо учитывать не только технические характеристики оборудования, но и реальную возможность его официальной поставки, последующего сервиса и замены. Для американских производителей Ionpure и SnowPure этот фактор стал критическим: действующие экспортные ограничения США в отношении России предусматривают лицензирование широкого перечня промышленного и электротехнического оборудования, а для многих категорий поставки фактически заблокированы или требуют специального разрешения. Поэтому рассчитывать на стабильные легальные поставки модулей, блоков питания и запасных частей этих производителей в российские проекты сейчас нельзя.

На этом фоне IONTECH имеет принципиальное преимущество — оборудование производится в Китае и доступно для прямых легальных поставок в Россию. При этом современная линейка IONTECH уже охватывает практически весь основной диапазон CEDI: лабораторные модули IT-LAB, промышленные IT-DS, высокотемпературные исполнения и высокопроизводительный IT-VNS MAX. Последний особенно важен, поскольку закрывает диапазон до 22,7 м³/ч и позволяет рассматривать IONTECH не только как альтернативу модулям класса Ionpure LX, но и как решение для крупных установок, где ранее применялись высокопроизводительные модули семейства VNX.

Поэтому для новых систем водоподготовки в России оборудование IONTECH сегодня является одним из наиболее рациональных вариантов с точки зрения сочетания технических характеристик, доступности поставок и возможности дальнейшего обслуживания. Для модернизации действующих установок с Ionpure или SnowPure также имеет смысл в первую очередь оценивать возможность перехода на IONTECH, поскольку попытка сохранить оборудование американского производства может привести не только к существенно большей стоимости, но и к неопределённым срокам поставки и отсутствию гарантированной технической поддержки.

При этом замена EDI-модуля должна рассматриваться как инженерная задача: необходимо проверить производительность, качество питающей воды, гидравлические присоединения, установочные размеры, параметры источника постоянного тока и алгоритмы автоматики. Специалисты АКЛИРУМ выполняют такой подбор и расчёт, в том числе для замены ранее установленных модулей Ionpure и SnowPure на доступные решения IONTECH.
