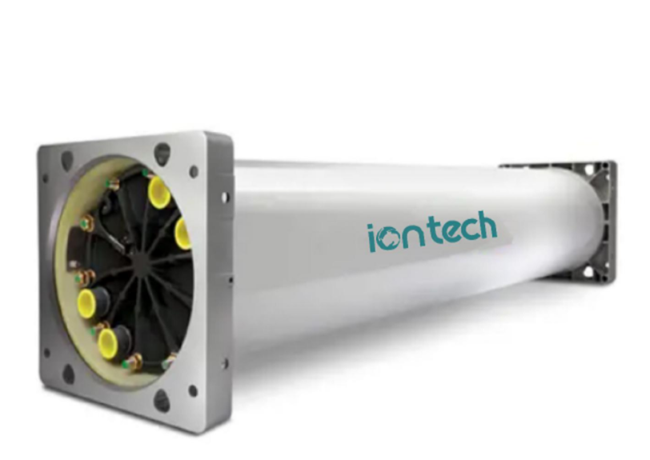

IONTECH IT-VNS MAX - промышленный высокопроизводительный модуль ЭДИ. Техническое описание. Русская версия.
IONTECH IT-VNS MAX — модуль электродеионизации для непрерывного получения воды высокой чистоты без химической регенерации. Подходит для современных систем водоподготовки, где важны стабильное качество и эффективность
1. О промышленном высокопроизводительном ЭДИ IONTECH
Iontech Beijing Technologies Co., Ltd. - технологическая компания, специализирующаяся на разработке и производстве оборудования электродеионизации (ЭДИ). Компания располагает опытной командой разработчиков и производственных специалистов, многие годы работавших над созданием и выпуском продукции для известных международных брендов.
Непрерывная электродеионизация является экономичным и практичным решением для получения особо чистой воды. Технология не требует химической регенерации и не образует кислых и щелочных стоков. ЭДИ может длительно работать в непрерывном режиме, отличается низким энергопотреблением и высоким коэффициентом использования воды.
Промышленный высокопроизводительный модуль ЭДИ IONTECH разработан на основе зрелой технологии CEDI. Он обеспечивает стабильное получение воды высокой чистоты. Концевые рамы модуля могут одновременно использоваться в качестве опорной конструкции, что уменьшает потребность в дополнительной раме, упрощает компоновку системы и снижает эксплуатационные расходы.
Модуль допускает менее жесткие требования к качеству питающей воды, устойчив к воздействию кислот и щелочей и может подвергаться многократным химическим промывкам. Номинальная производительность достигает 15 м³/ч, а удельное электрическое сопротивление очищенной воды стабильно превышает 17 МОм·см. Оборудование предназначено прежде всего для сверхкритических котлов энергетической отрасли, а также для химической, металлургической и других отраслей с большим потреблением особо чистой воды.
Основные особенности серии IT-VNS MAX
· Типичное удельное электрическое сопротивление продукта при номинальном расходе - более 17 МОм·см.
· Конструкция рассчитана на обеспечение низких концентраций натрия, хлоридов и сульфатов в питательной воде сверхкритических котлов.
· Степень удаления кремния и бора - более 95%.
· Качество продукта выше качества воды после фильтра смешанного действия, при этом химические реагенты для регенерации не требуются.
· Не требуются система нейтрализации кислотно-щелочных стоков и баки для ионообменной смолы.
· Встроенная клеммная коробка обладает высокими электроизоляционными свойствами.
· Двойные уплотнительные кольца O-ring обеспечивают герметичность.
· Непрерывная работа при давлении до 7 бар и температуре до 45 °C.
· Допускается горизонтальная и вертикальная установка.
Условия эксплуатации
Модуль должен устанавливаться в помещении, защищенном от прямых солнечных лучей. Максимальная температура окружающего воздуха в помещении - 45 °C.
Стандарты качества
Изготовитель ЭДИ сертифицирован по ISO 9001:2000. Каждый модуль перед отгрузкой проходит проверку на соответствие внутренним стандартам IONTECH и отраслевым требованиям.
2. Принцип работы промышленного ЭДИ IONTECH
Работа ЭДИ основана на воздействии постоянного электрического поля, создаваемого между анодом (+) и катодом (-), расположенными на концах модуля. Поле вызывает ускоренный перенос ионов, связанных с поверхностью ионообменной смолы.
Анионы и катионы из камер дилюата избирательно проходят через анионо- и катионообменные мембраны и переходят в камеры концентрата. В определенных зонах камер дилюата происходит диссоциация воды с образованием большого количества ионов H+ и OH-. Под действием постоянного электрического поля эти ионы замещают неорганические ионы, связанные с истощенной смолой, обеспечивая ее непрерывную регенерацию и устойчивую работу модуля.

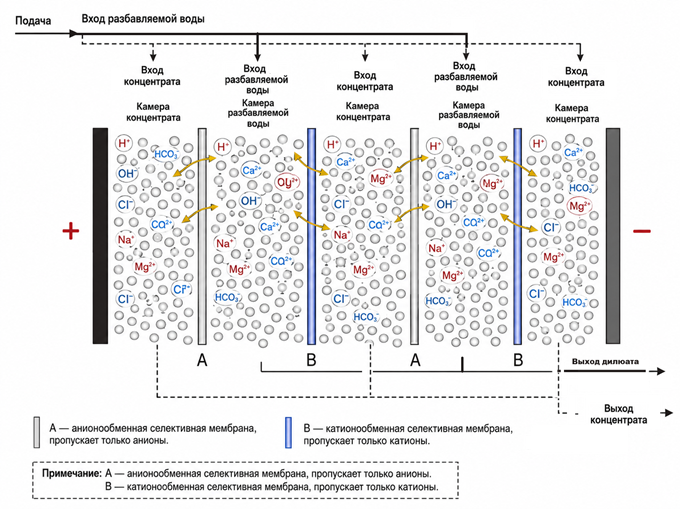

Рисунок 1. Схема переноса ионов в модуле ЭДИ.
Перед подачей в ЭДИ вода должна пройти контрольный фильтр с тонкостью фильтрации 5 мкм. Поток концентрата рекомендуется возвращать в бак продукта ультрафильтрации для повышения общего коэффициента использования воды. |

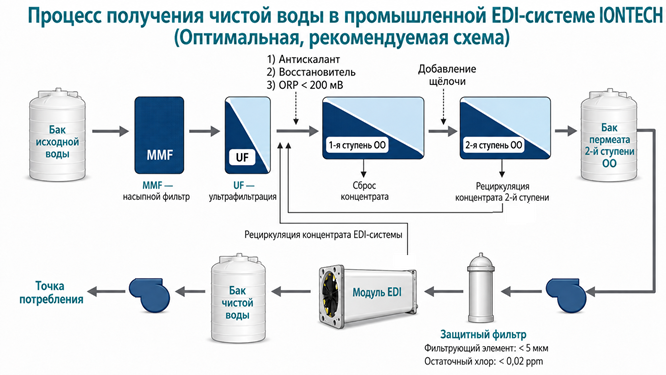

Рисунок 2. Рекомендуемая схема предварительной подготовки и подачи воды на ЭДИ.
ВНИМАНИЕ: |
3. Технические характеристики
Требования к питающей воде
Параметр | Требование |
|---|---|
Источник воды | Пермеат обратного осмоса или деионизованная вода |
Электропроводность | не более 40 мкСм/см (оптимально менее 5 мкСм/см ) |
Кремний (SiO₂) | менее 1,0 мг/л |
Железо, марганец, сера | менее 0,01 мг/л |
Общий хлор (как Cl₂) | менее 0,02 мг/л |
Общая жесткость (как CaCO₃) | менее 1,0 мг/л |
Растворенные органические вещества (TOC как C) | менее 0,5 мг/л |
pH | 4-11 |
Температура | 5-45 °C |
Давление на входе | менее 7 бар (100 psi) |
Рабочие параметры и качество продукта
Параметр | Значение |
|---|---|
Извлечение воды | 90-95 % |
Максимальное давление на входе | 7 бар (100 psi) |
Максимальная температура воды | 45 °C (113 °F) |
Удельное электрическое сопротивление продукта при питании пермеатом RO | более 17 МОм·см |
Удельное электрическое сопротивление продукта при питании DI-водой | более 18 МОм·см |
Удаление кремния (SiO₂) | более 95 % |
Удаление бора (B) | более 95 % |
Удаление натрия (Na⁺) | 99,8 % |
Удаление хлоридов (Cl⁻) | 99,8 % |
Расходные и электрические параметры
Модель | Номинальный расход, м³/ч | Диапазон расхода, м³/ч | Напряжение DC, В | Ток DC, А | Транспортная масса, кг |
|---|---|---|---|---|---|
IT-VNS MAX | 15 | 7,5-22,7 | 0-600 | 0-13,2 | 267,7 |
Стандартная комплектация
Каждый модуль VNS имеет четыре технологических присоединения: вход питающей воды, вход концентрата, выход продукта и выход концентрата. В комплект входят адаптеры из PVC с защитными колпачками и заглушками. По отдельному заказу доступны адаптеры из высокочистого полипропилена. Электрическое подключение выполняется через встроенную клеммную коробку.
4. Габаритные и присоединительные размеры
Модель | Вход/выход дилюата | Вход/выход концентрата | Диаметр | Длина | Ширина | Высота |
|---|---|---|---|---|---|---|
IT-VNS MAX | 1 1/2" BSP | 1 1/2" BSP | 44,45 см | 213,3 см | 50,8 см | 50,8 см |

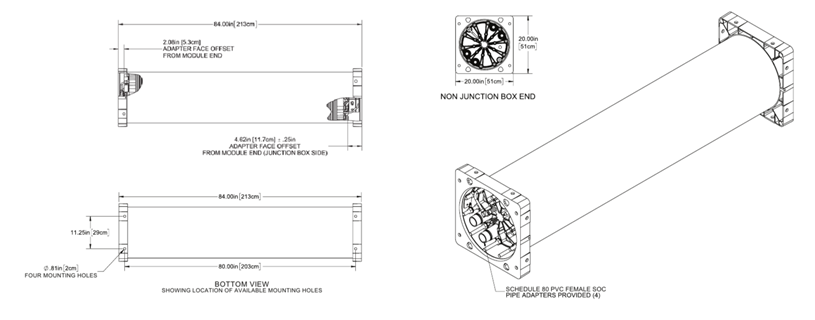

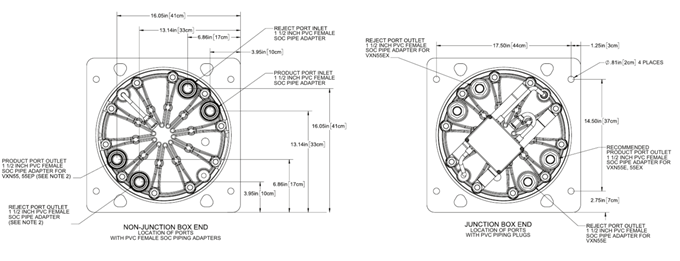

Рисунок 3. Установочные и присоединительные размеры модуля IT-VNS MAX.

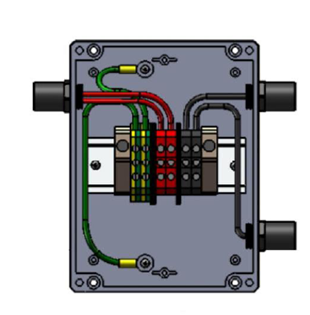

5. Электрическое подключение
Цвет проводника | Назначение |
|---|---|
Красный | Анод (+) |
Желто-зеленый | Защитное заземление |
Синий | Катод (-) |
Подключение к источнику постоянного тока должно выполняться строго с соблюдением полярности и цветовой маркировки. |
6. Хранение и транспортирование
После испытаний все модули IONTECH хранятся герметично закрытыми с увлажненной внутренней полостью. Модули после длительного хранения необходимо промыть до достижения нормативного качества воды, затем слить воду и полностью заглушить входные и выходные патрубки.
· Хранить в помещении или на складе, защищенном от прямых солнечных лучей.
· Температура хранения для серии IT-VNS MAX: от 5 до 32 °C.
Кратковременное хранение
· Закрыть основной входной клапан мембранного модуля ЭДИ.
· Снять входные и выходные клапаны каждого модуля и максимально слить находящуюся внутри воду.
· Убедиться, что вода перестала вытекать из модуля, после чего установить клапаны обратно.
· Закрыть входные и выходные клапаны. Во время остановки и хранения не открывать и не закрывать их.
Длительное хранение
· Новый модуль хранить в оригинальной упаковке.
· Слить воду из модуля и герметично заглушить входные и выходные патрубки. Заполнение пропиленгликолем не требуется.
· Допустимый срок хранения - 2 года.
