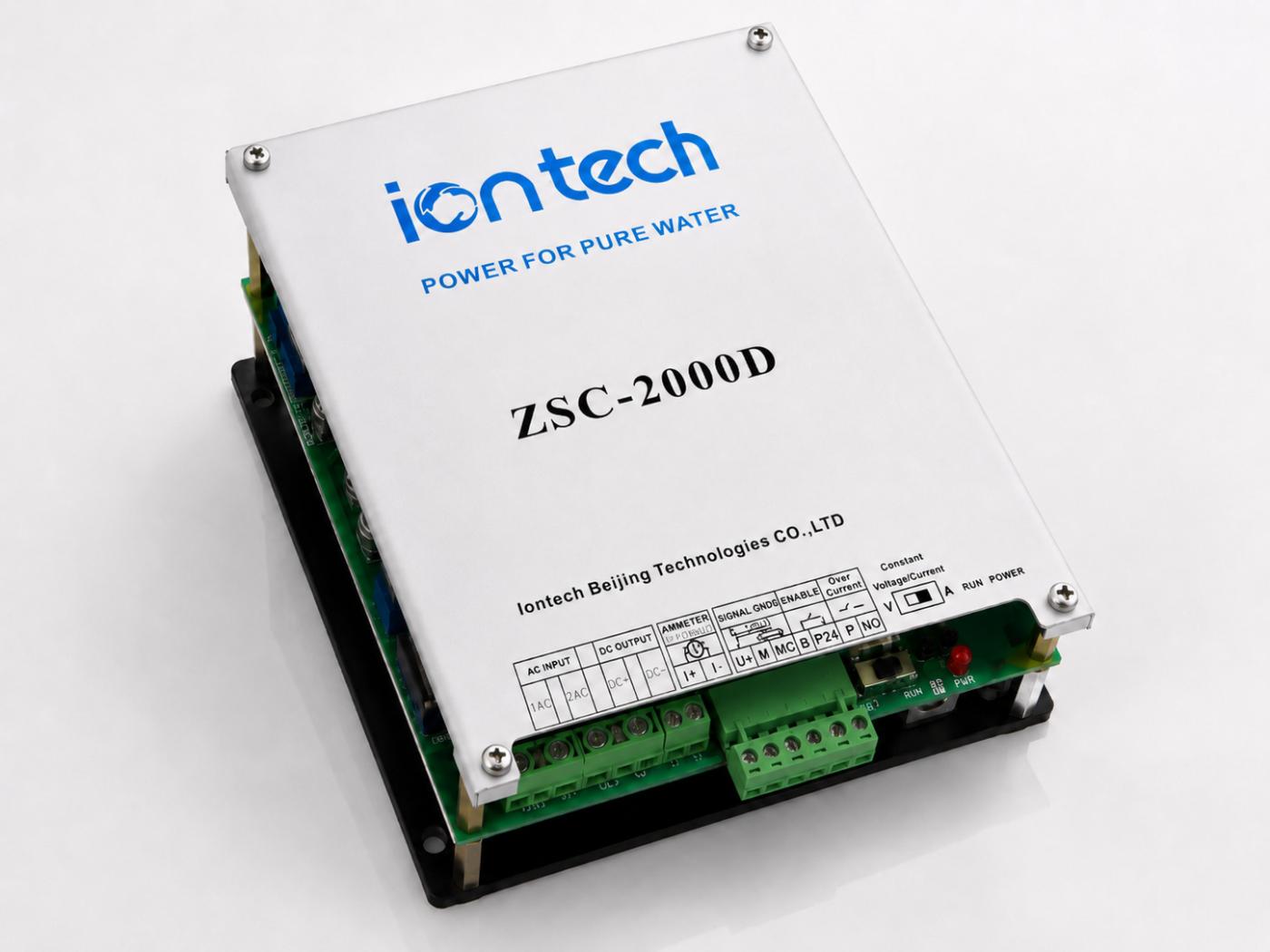

Блок питания ZCS-2000D (EDI Iontech)

Блок питания постоянного тока Iontech ZSC-2000D для модулей электродеионизации

Iontech ZSC-2000D — промышленный трёхфазный полупроводниковый выпрямитель, предназначенный для электропитания модулей электродеионизации. Устройство преобразует переменное сетевое напряжение в регулируемое постоянное напряжение и обеспечивает управление рабочим током EDI-модуля.

Блок рассчитан на работу с промышленными модулями электродеионизации различных производителей, включая Ionpure, E-CELL, Canpure, Omexell и совместимые модели. Выходные параметры регулируются внешним сигналом 0–10 В. Блок может работать в режиме стабилизации тока или стабилизации напряжения.

В отличие от ZSC-100D, модель ZSC-2000D оснащена системой контроля чередования и наличия фаз. При неправильном чередовании фаз или пропадании одной из фаз запуск блока автоматически блокируется, что повышает надёжность эксплуатации оборудования.
Основные преимущества
выходное напряжение до 500 В DC;
выходной ток до 10 А;
трёхфазное питание;
контроль правильности чередования фаз;
контроль пропадания фазы;
регулирование внешним сигналом 0–10 В;
возможность работы в режиме стабилизации тока или напряжения;
плавный запуск и остановка;
защита от превышения выходного тока;
низкий уровень пульсаций выходного напряжения;
высокая стабильность выходных параметров;
устойчивость к промышленным электрическим помехам;
компактное исполнение;
естественное воздушное охлаждение.
Технические характеристики
модель: ZSC-2000D;
номинальная частота: 50–60 Гц;
стандартное входное напряжение: 3-фазное AC 380 В;
опциональное входное напряжение: 3-фазное AC 415 В;
диапазон выходного напряжения: 0–500 В DC;
выходной ток: 0–6 А или 0–10 А, в зависимости от исполнения;
основной управляющий вход: 0–10 В DC;
дополнительный управляющий вход 0–10 В: опция;
сигнал обратной связи по току: 0–75 мВ при 10 А;
собственная потребляемая мощность цепей управления: не более 10 Вт;
габаритные размеры: 180 × 210 × 70 мм;
масса: 1,47 кг;
рабочая температура: от 0 до +45 °C;
температура хранения: от −25 до +70 °C;
допустимая относительная влажность: до 85%, без образования конденсата;
степень защиты: IP00;
охлаждение: естественная вентиляция;
рекомендуемая высота установки: до 1000 м над уровнем моря.

При монтаже выше 1000 м допустимую нагрузку рекомендуется уменьшать ориентировочно на 1% на каждые дополнительные 100 м высоты.
Управление, индикация и защита
Блок питания оснащён входом разрешения работы:
замкнутый контакт — блок включён;
разомкнутый контакт — режим ожидания.

Предусмотрены:
настройка максимального тока;
регулировка порога защиты от превышения тока;
регулировка сигнала обратной связи по току;
настройка нулевого значения;
выходной контакт аварии по превышению тока;
выходной контакт индикации режима стабилизации тока или напряжения;
светодиодная индикация работы;
индикация наличия питания;
индикация неправильного чередования или отсутствия фазы;
встроенные предохранители.

При подключении к EDI-модулю положительный выход постоянного тока соединяется с анодом, отрицательный — с катодом.

Область применения
ZSC-2000D предназначен преимущественно для промышленных установок электродеионизации, в которых требуется выходное напряжение до 500 В DC и ток до 10 А. Блок может применяться совместно с контроллером EDI для отображения напряжения и тока и оперативного регулирования режима работы модуля.
Конкретное исполнение блока питания необходимо выбирать по паспортным требованиям установленного EDI-модуля.

Монтаж и подключение ZSC-2000D должны выполняться квалифицированным электриком или инженером. Перед включением необходимо проверить напряжение сети, правильность подключения фаз, полярность выхода постоянного тока и цепи управления.
