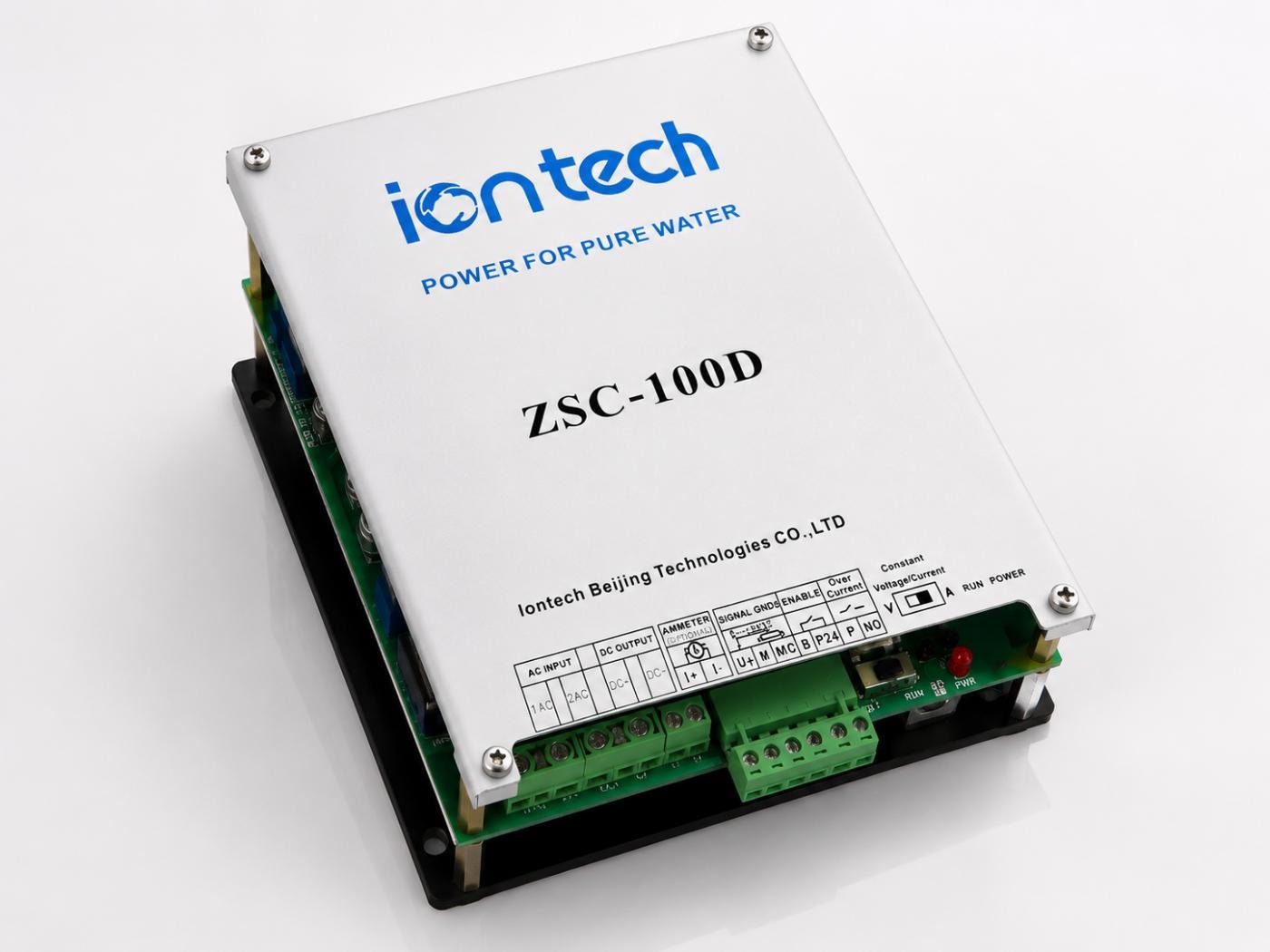

Блок питания ZCS-100D (EDI Iontech)

Блок питания Iontech ZSC-100D, 220 В, для модулей электродеионизации

Iontech ZSC-100D — регулируемый источник постоянного тока, предназначенный для питания модулей электродеионизации. Блок преобразует переменное напряжение сети 220 В в регулируемое постоянное напряжение до 200 В и позволяет управлять рабочими параметрами отдельного EDI-модуля.
Источник питания может использоваться с модулями электродеионизации Iontech, Ionpure, E-CELL, Canpure, Omexell и другим оборудованием с соответствующими электрическими характеристиками.

ZSC-100D устанавливается внутри электротехнического шкафа и может работать совместно с внешним EDI-контроллером. Регулирование выходной мощности осуществляется аналоговым сигналом 0–10 В. Предусмотрена работа в режиме стабилизации выходного тока или напряжения.

Основные преимущества
питание от сети 220 В AC;
регулируемое выходное напряжение 0–200 В DC;
выходной ток до 6 или 10 А в зависимости от исполнения;
управление внешним сигналом 0–10 В;
режим стабилизации тока или напряжения;
плавный запуск и плавное отключение;
защита от превышения выходного тока;
высокая стабильность выходных параметров;
низкий уровень пульсаций напряжения;
устойчивость к электрическим помехам;
компактная конструкция;
естественное воздушное охлаждение.
Технические характеристики
модель: ZSC-100D;
исполнение по питанию: 220 В AC;
частота питающей сети: 50–60 Гц;
диапазон выходного напряжения: 0–200 В DC;
диапазон выходного тока: 0–6 А или 0–10 А, в зависимости от исполнения;
управляющий вход: 0–10 В DC;
сигнал обратной связи по току: 0–75 мВ;
потребляемая мощность цепей управления: не более 10 Вт;
габаритные размеры: 162 × 190 × 82 мм;
масса: 1,27 кг;
рабочая температура: от 0 до +45 °C;
температура хранения: от −25 до +70 °C;
допустимая относительная влажность: до 85%, без образования конденсата;
степень защиты: IP00;
охлаждение: естественная вентиляция;
рекомендуемая высота установки: до 1000 м над уровнем моря.
Управление и защита

Блок питания имеет вход дистанционного разрешения работы:

замкнутый контакт — рабочий режим;
разомкнутый контакт — режим ожидания.

Конструкцией предусмотрены:

регулировка максимального выходного тока;
настройка порога защиты от перегрузки по току;
регулировка нулевого значения;
выходной сигнал превышения тока;
световая индикация питания и рабочего состояния;
переключение между режимом стабилизации тока и режимом стабилизации напряжения.

Положительный выход постоянного тока подключается к аноду EDI-модуля, отрицательный выход — к катоду.

Область применения

ZSC-100D в исполнении 220 В подходит для лабораторных, пилотных и компактных промышленных установок электродеионизации, для которых требуется выходное напряжение не более 200 В DC.

Перед подбором блока питания необходимо проверить допустимое рабочее напряжение и ток конкретного EDI-модуля. Монтаж и электрическое подключение должны выполняться квалифицированным специалистом. Ошибочное подключение силовых, выходных или управляющих цепей может привести к повреждению блока питания и EDI-модуля.
