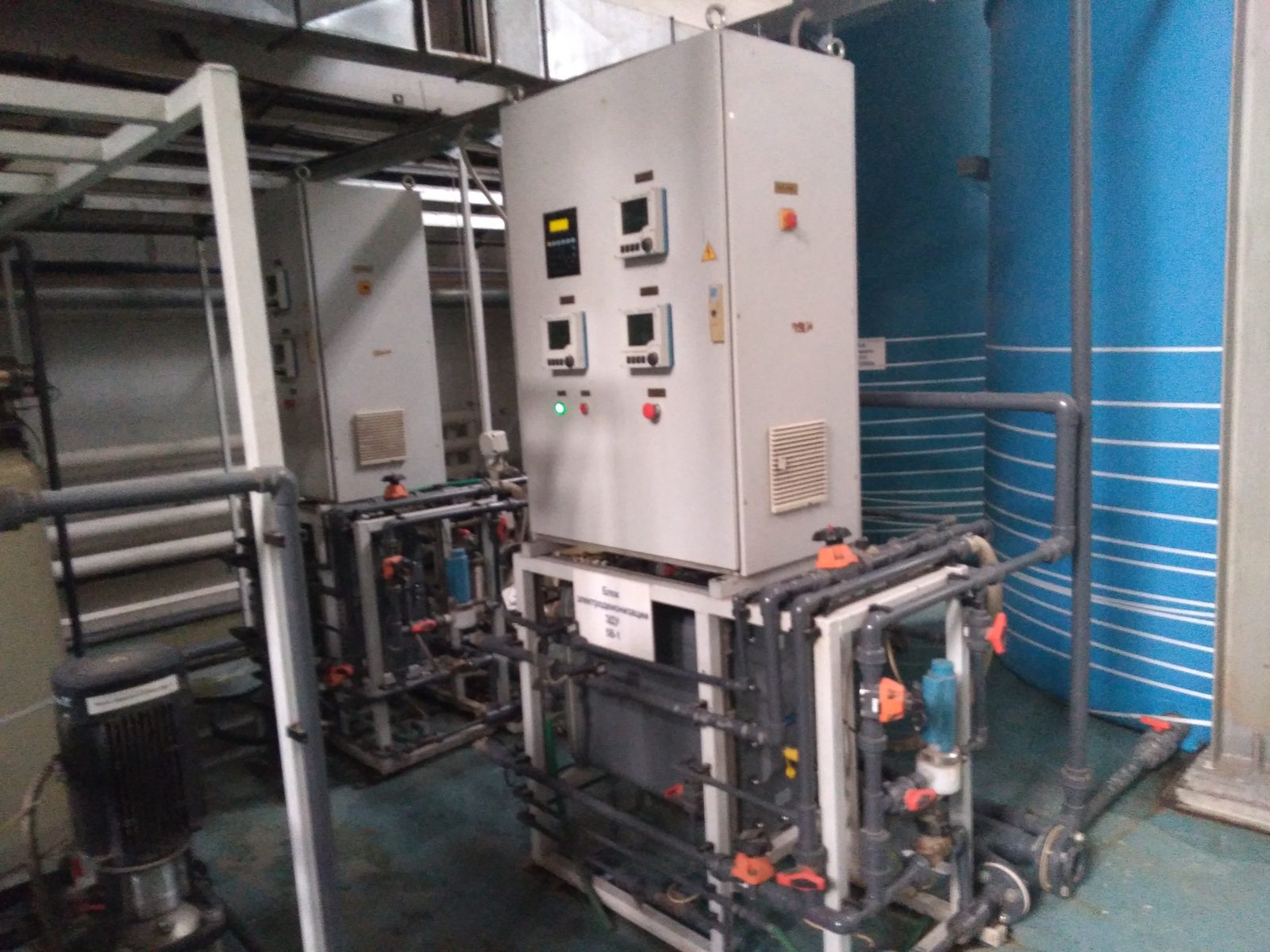

Замена модуля Ionpure LX45 и штатного блока питания на объекте теплоэнергетики

Восстановление работы установки ЭДИ производительностью 5 м³/ч

На объекте теплоэнергетики в Воронеже была выполнена замена вышедшего из строя модуля электродеионизации Ionpure LX45 и штатного блока питания IP-POWER600-G2.

Взамен были поставлены модуль Iontech IT-DS50-S, источник постоянного тока ZSC-2000D и контроллер EDI-E. После монтажа, настройки и пусконаладочных работ установка вышла на производительность 5 м³/ч при электропроводности деминерализованной воды 0,1 мкСм/см, что в два раза лучше установленного требования — не более 0,2 мкСм/см.

Назначение установки

Деминерализованная вода используется для подпитки парогазовой установки мощностью 115 МВт. Для данного технологического процесса требовалась вода с электропроводностью не более 0,2 мкСм/см.

Надёжность работы блока ЭДИ имела непосредственное значение для стабильной эксплуатации теплоэнергетического оборудования.

Технологическая схема водоподготовки

Подготовка воды перед блоком электродеионизации осуществлялась по следующей схеме: двухступенчатое Na-катионирование → одноступенчатый обратный осмос → электродеионизация. Производительность установки ЭДИ составляла 5 м³/ч.

Использование умягчения перед обратным осмосом обеспечивало снижение жёсткости питающей воды и защиту мембран обратного осмоса и модуля электродеионизации от образования минеральных отложений.

Исходная проблема

В процессе эксплуатации из строя вышли:

• модуль электродеионизации Ionpure LX45;
• штатный источник постоянного тока IP-POWER600-G2.

Без замены обоих компонентов восстановить штатную работу блока ЭДИ было невозможно. Задача включала не только поставку нового модуля, но и подбор совместимого источника питания с системой регулирования и контроля электрического режима.

Принятое решение

Для восстановления установки были подобраны и поставлены:

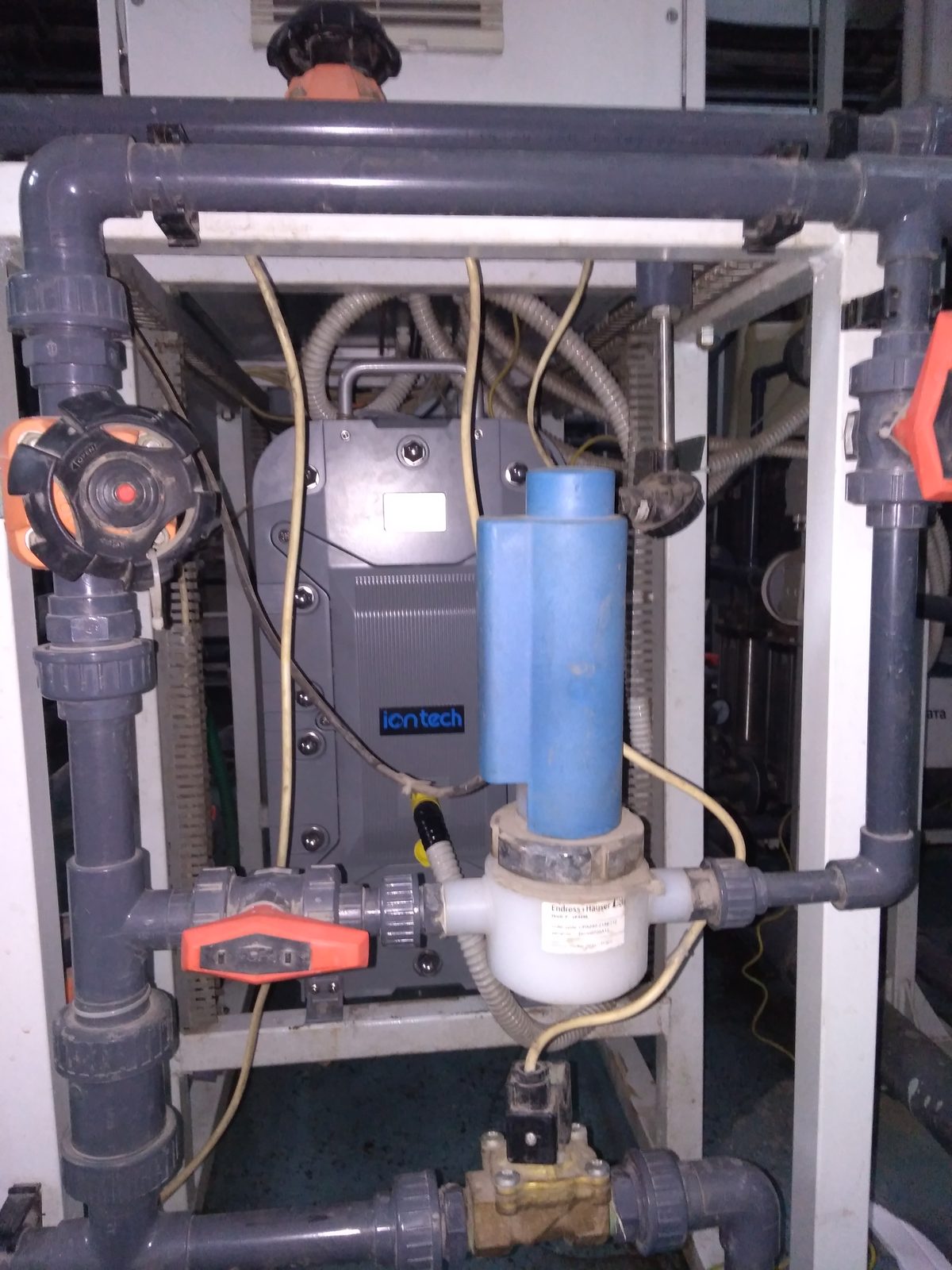

• модуль электродеионизации Iontech IT-DS50-S;

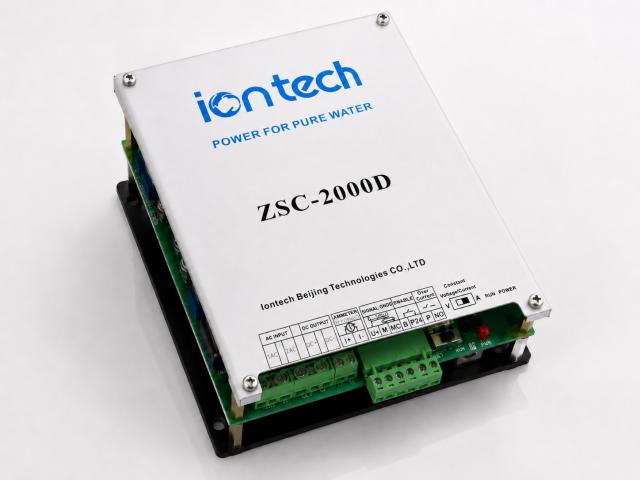

• источник постоянного тока ZSC-2000D;

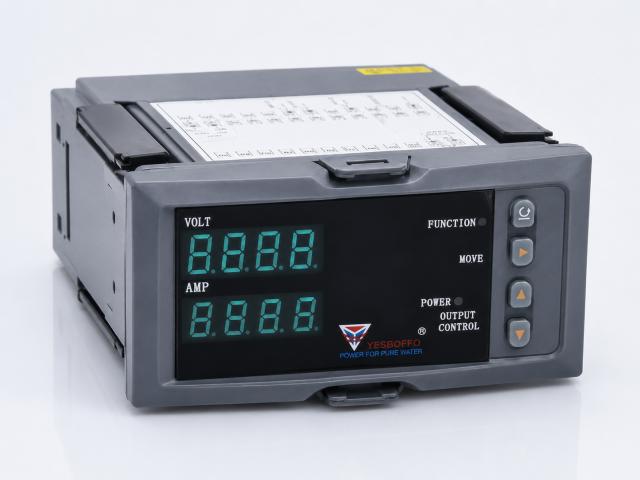

• контроллер управления ЭДИ EDI-E.

Модуль Iontech был выбран как конструктивно совместимый вариант для замены Ionpure LX45 в существующей установке.

Источник ZSC-2000D обеспечил необходимый диапазон регулируемого постоянного напряжения и тока для питания модуля ЭДИ. Контроллер EDI-E использовался для настройки и контроля рабочего электрического режима.

Монтаж и пусконаладка

Монтаж оборудования выполнили специалисты электростанции собственными силами. Инженерные специалисты направления электродеионизации АКЛИРУМ оказали техническую поддержку при:

• проверке правильности подключения модуля;
• подключении нового источника постоянного тока;
• настройке контроллера;
• подборе рабочих электрических параметров;
• регулировке гидравлических расходов;
• запуске установки;
• проверке качества получаемой воды.

Такое распределение работ позволило использовать персонал заказчика для монтажа и привлечь специалистов по ЭДИ именно на наиболее ответственный этап — настройку режима и ввод оборудования в эксплуатацию.

Фактический результат

После завершения пусконаладочных работ установка обеспечила проектную производительность 5 м³/ч. Электропроводность деминерализованной воды составила 0,1 мкСм/см, что соответствует удельному электрическому сопротивлению около 10 МОм·см.

Полученный результат обеспечил необходимое качество воды для подпитки ПГУ-115 МВт.

Особенность проекта

В данном случае требовалось заменить не только модуль ЭДИ, но и всю систему его электропитания. Рабочие характеристики модуля электродеионизации зависят одновременно от:

• качества питающей воды;
• расхода дилюата и концентрата;
• давления;
• приложенного напряжения;
• силы тока;
• корректной работы автоматики и защит.

Поэтому установка нового модуля без правильного подбора и настройки источника питания не гарантировала бы достижения требуемого качества воды.

Комплект из модуля IT-DS50-S, источника ZSC-2000D и контроллера EDI-E позволил восстановить полноценную работу существующего блока ЭДИ без замены всей установки.

Итог

В результате проекта:

• заменён вышедший из строя Ionpure LX45;
• заменён неисправный штатный блок питания;
• сохранена существующая установка и её трубопроводная обвязка;
• восстановлена производительность 5 м³/ч;
• получена вода с электропроводностью 0,1 мкСм/см;
• требования к качеству воды для подпитки ПГУ выполнены с двукратным запасом.

Проект показывает, что существующие установки электродеионизации могут быть восстановлены путём комплексной замены модуля, источника постоянного тока и системы управления — без изготовления нового блока ЭДИ.
